硐室位置图

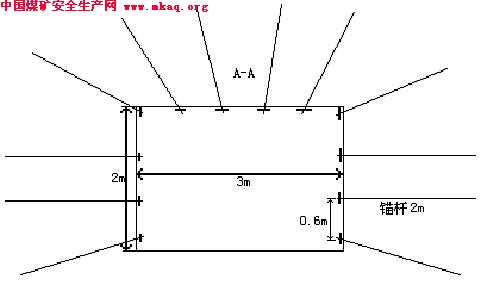

支护图
二、施工前的准备工作：
铁锨、十字镐、撬棍。
三、施工的安全技术措施：
1、严格按照要求施工。
2、爆破时必须严格执行“一炮三检”和“三人连锁放炮制度”，并站好岗哨。
3、施工前综掘机要向后退到安全距离。
4、出渣时人员要站开，不可互相碰伤。
5、出渣时小心煤块飞出伤人。
6、出渣时综掘机炮头落地，要停电闭锁。
7、将渣翻出来后，人员退出到综掘机后安全地点在开机出渣。
四、爆破施工方式
1、综掘机开口施工，后期采用普通钻爆法施工工艺。

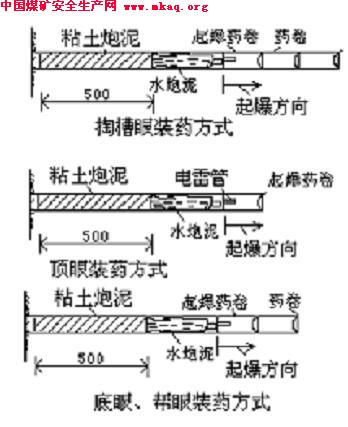

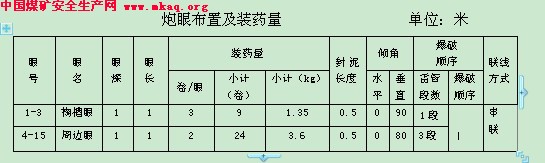

爆破所使用炸药为：2号抗水煤矿许用铵锑炸药。雷管为：毫秒延期电雷管。1、2、3炮眼使用1段发雷管，周边眼使用3段发雷管。爆破顺序为段发雷管全断面分次装药一次起爆。炮眼封泥必须使用水炮泥，水炮泥外剩余的炮眼部分使用粘土炮泥封实，炮眼封泥长度≥0.6m。

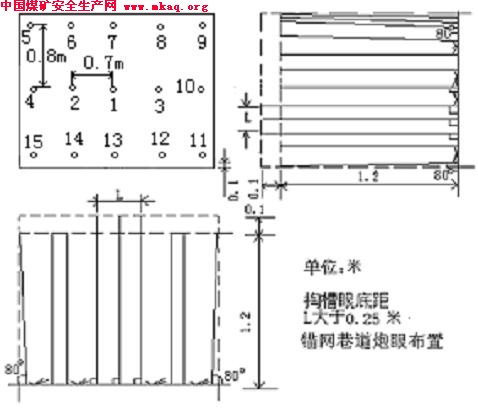

附图四 锚网巷道炮眼布置图：
2、钻爆工艺流程：
钻眼前准备→检查瓦斯→钻眼→检查瓦斯→装药联线→撤人放警戒→爆破→检查瓦斯及爆破效果→洒水降尘、维护顶板→
