0%和40%时，主要通风机风量的相对变化率分别达到15%和20.5%。

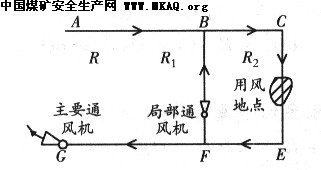

如图1 所示的可控循环通风系统简图，ABCEFG为原通风系统，BF为安装可控循环风系统后增加的循环横巷，设：
1)AB段和FG段的井巷的摩擦风阻之和为R，BCEF段的井巷的摩擦风阻为R2，FB段井巷的摩擦风阻为R1；
2)可控循环风系统运行前原通风系统通风量为Q，可控循环风系统运行后AB、FG段风量减少为Q1，FB段循环通风量为QX，则BCEF段通风量为(Q1＋QX)；
3)主通风机性能特性曲线，模拟抛物线方程为
图1 可控循环通风系统筒图
为了分析循环风对矿井主要通风机的风量、井下通风系统的循环区和非循环区的风量，以及对通风阻力分布影响，建立以下数学关系式。
1.1 主要通风机p
