井下电缆敷设管理标准

标准管理 煤客网 2019-04-270
下载地址

井下电缆敷设管理标准

一、适用范围

本标准适用于永煤公司所属矿井采区及采掘工作面电缆吊挂及电缆标识牌的制作与安装使用管理。

二、电缆吊挂

1、井下必须使用统一标准的电缆钩吊挂,不得使用铁丝或线绳吊挂。新施工的采掘工作面,要依据后期实际需要确定电缆敷设根数,由施工单位一次将电缆钩安装到位。

2、工作面两顺槽掘进期间电缆钩采用Φ6.3钢丝绳吊挂,钢丝绳用花篮螺栓拉紧在巷道帮部锚杆上并用不少于3道卡子卡紧,固定点距离不得超过50米,钢丝绳每隔2米用不少于2道16#以上细扎丝吊在顶部钢网上,电缆钩用不少于2道16#以上细扎丝固定在钢丝绳上,确保电缆悬挂整齐美观。

3、采掘工作面的电缆钩悬挂间距不超过1.5m;悬挂高度以电缆钩上吊孔距底板不小于2.0m,允许误差±50mm;其它有特殊要求的按设计进行吊挂。

4、各单位应依据施工的巷道情况选用适当规格的电缆钩,同一巷道使用的电缆钩规格型号必须统一。

5、电缆不得悬挂在风水管路上,不得遭受淋水。电缆上严禁悬挂任何物件。电缆与风水管路原则上不得在巷道同一侧敷设,当必须在同一侧敷设时,应敷设在管子上方,并保持300mm 以上的距离。

6、通信和信号电缆应同动力电缆应分挂在巷道两侧,受条件所限时,通信和信号电缆应吊挂在距动力电缆上方100mm以上的位置,相互不得交叉。

7、电缆吊挂点间距:高、低压电缆间距应大于100mm。高压电缆之间、低压电缆之间间距不小于50mm。

8、采掘工作面巷道(顺槽)内电缆必须横平竖直吊挂,电缆不得交叉、不规则绕弯。

9、电缆穿过墙壁部分应用套管保护,并采用黄泥等阻燃型材料对穿墙管口进行严密封堵,套管两侧露头以与墙壁外侧平齐为准,墙壁两侧均要有电缆走向标志牌。

10、电缆跨越巷道时,应采用与电缆外径相适应的Ω卡式电缆桥架进行固定,其间距不超过1.5m,排列整齐、合理过渡,严禁相互交叉,确需交叉区段应采用桥架分层固定,并遵循由里向外电压等级逐渐降低规则排列,保证相互间距满足施工要求。

三、移动电缆吊挂标准

1、采煤工作面设备列车及掘进工作面的电缆车后的电缆必须采用活动式电缆钩吊挂,吊挂时要遵循电缆在上、胶管在下的原则,并保证其间距不小于100mm。

2、电缆吊挂时要遵循由上至下电压逐渐升高的原则。

3、采掘工作面多余的电缆必须在电缆车上盘好,严禁放在地上或在巷道内折弯吊挂。

四、接线盒吊挂

1、电缆接线盒处应留有余线,保证两端电缆各有200mm的余量。

2、高压电缆连接器采用四根M16×250mm的锚杆配合相应规格Ω卡固定在巷道壁上,并做到两侧平直,高低与电缆走向一致。

3、低压接线盒在原电缆吊挂高度上方300mm处,有淋水地点应固定两根间距为160mm的Ø18mm的帮锚杆,帮锚杆外露长度距巷帮260mm,用专用电缆接线盒装置吊挂固定,如图所示。

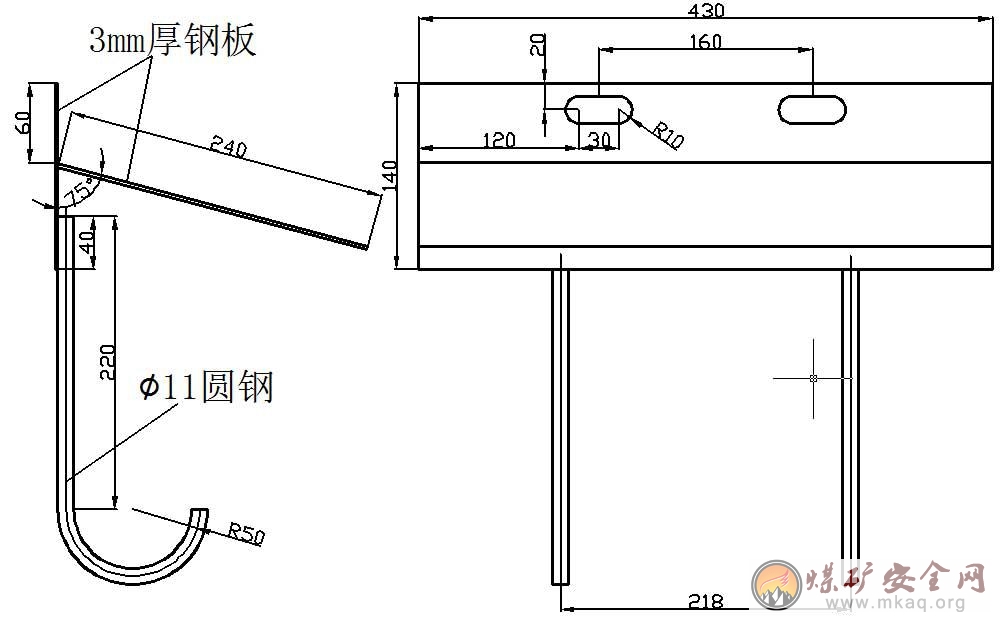

电缆接线盒吊挂示意图

五、电缆的最小允许弯曲半径应符合如下要求:

1、橡套电缆的弯曲半径应不小于电缆外径的6 倍。

2、塑料绝缘电力电缆及控制电缆的弯曲半径,应不小于电缆外径的10 倍。

3、交联聚乙烯绝缘铅护套钢带铠装电力电缆的弯曲半径,应不小于电缆外径的20倍。
