通风方式 根据以上的观测结果，经技术经济分析论证，选择在工作面靠近回风巷侧沿顶板开设1条排放瓦斯巷方案。把工作面通风方式变为W型。瓦斯巷断面2.8 m×3.2 m，锚网支护。瓦斯巷供风量≥200 m3/min，瓦斯巷瓦斯浓度控制在2.5%以下。通过实测（关闭水力风机测量），工作面上风巷瓦斯聚积范围明显变小，由原来的30~40 m变为8 m以内，而且瓦斯浓度下降了3.5%，说明瓦斯巷作用是明显的。 4.2 上隅角增设强力抽排设备 经调研得知，能够抽排高浓度瓦斯的设备有2种，一种是"无火花型"铝合金水力局部通风机，另一种是水力引射器。用水力引射器抽排上隅角瓦斯，因其风量和风压较小，使上隅角瓦斯浓度时有超限现象。后来改用"无火花型"铝合金水局部通风机抽排上隅角瓦斯，效果良好，基本杜绝了上隅角瓦斯超限现象。 4.2.1 水力局部通风机的工作原理及结构形式 水力部通风机驱动采用水轮机原理，即压力水通过喷嘴、沿着切线方向射向水轮机的水斗上，使水轮盘旋转并带动同轴另一端的轴流式叶轮旋转，并产生负压，形成风流。 水力局部通风机的结构很简单，就是将电动局部通风机的电机去掉，改装成水轮机驱动，即在同一转轴上，一端安装水轮盘，另一端装有高效率叶轮。主轴、水轮盘及水斗是采用合金钢材料制造，叶轮和外壳采用无火化铝合金材料制造。其结构形详见图3。

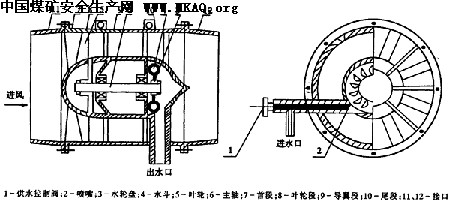

图3 水力局部通风机结构原理图 4.2.2 水力局部通风机的技术行参数 水力局部通风机的技术参数见表1。表1 水力局部通风机技术参数
