式中 λ－壁厚与井筒外半径的比值
R－砼的立方体单轴抗压强度（MPa）
注浆压力的大小是注浆工程成败的关键因素之一，压力太小，浆液扩散半径小，易产生注浆盲区，影响注浆效果；压力太大则可能破坏井壁，综合考虑将注浆压力取值如下：
第一注浆段高正常注浆压力3.5 MPa、 终压4.5 MPa。
第二注浆段高正常注浆压力4MPa、 终压5MPa。
第三注浆段高正常注浆压力5 MPa、 终压6MPa。
2.3.2浆液扩散半径及注浆孔布置
由于浆液扩散半径受裂隙孔隙影响极大[2]，根据经验，按浆液扩散半径4m来确定注浆孔距。按此浆液扩散半径，初步确定孔间距范围8 m。副井井筒净直径Φ8.0m，第一注浆段高：排距8m，每排3孔，上下排孔位、孔深交错布置，共布置26排，计78孔；第二、三注浆段高：排距8m， 每排4孔，上下排孔位、孔深交错布置，共布置11排，计44个孔。
2.3.3注浆孔结构
设计孔深：壁间注浆孔深为0.55～0.85m ，孔径42 m m；壁后注浆孔深为1.3m～2.0m ，孔径42 mm。注浆孔结构为孔口管（Φ42×500--1000）。
2.4注浆材料选择
注浆材料选择次序：水泥浆>水泥～水玻璃>化学浆,本工程已采用水泥－水玻璃进行首次注浆，并使井筒涌水量从70m3/h（最大为131m3/h）减少到15m3/h。决定采用由杭州国电大坝安全公司生产的HK-9101聚氨酯化学灌浆材料。
该浆液在物理性能(粘度、胶凝时间、聚合特点等)、强度性能(粘结强度、固砂强度)及高渗透性等方面均可以满足该项工程固结防渗的要求。另一方面，浆液具有稳定性较好、无溶剂等特点，在煤矿井下可以安全使用。
不同条件下的试验结果表明，HK-9101聚氨酯化学灌浆材料的渗透性、胶凝时间可以通过改变浆液浓度进行有效控制，在对粘结强度和抗渗性能不产生较大影响情况下，这样使浆液的应用范围具有很大的扩展性，井下应用时，可根据具体地质条件和工程应用目的进行适当调节胶凝时间。表1为HK-9101化学灌浆材料的主要性能指标。

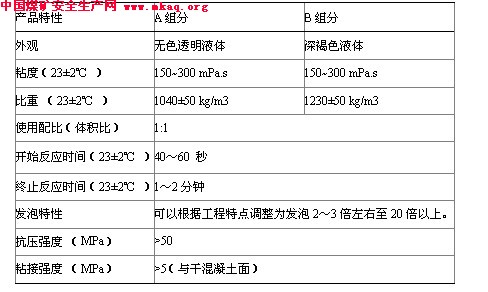

表1 HK-9101化学灌浆材料性能指标
3
注浆堵水施工 3.1施工工艺流程工作人员乘罐笼→至注浆位置并固定临时工作盘→接通风、水、电→检查设备及设施→注浆施工（注浆工艺流程）→施工结束后断开风、水、电→对讲联系后升井。 3.2注浆工艺流程壁间注浆： 风锤开孔至孔深0.55～-0.85m时→安装孔口管→安装高压阀门→关闭阀并连接好注浆设施→一打开阀门→开启注浆泵注入浆液→停注→关闭阀门→换孔。 3.3 注浆系统 3.3.1注浆泵的选型选用2TGZ
