igBee的无线传感器网络技术实现巷道内人员定位。通过基于ZigBee的无线自组网络将人员位置参数实时地传输到煤矿井下救援系统，能够进行实时监测，并在危险情况下及时报警并及时通知井下作业人员;事故发生后，可以辅助快速制定救援方案，减少人员的伤亡。
3.1硬件环境
实现基于无线定位技术的井下人员定位，需要使用高性能的微型计算机，并且采用双显示器和双硬盘，CPU主频不低于26GH z内存不小于512M，硬盘不小于120G，显示器不低于19英寸，图形显示卡显存不低于256M并且支持双屏幕显示以及CD-RW或磁带机，也可以采用专业图形工作站(要求双显示器和双硬盘)。飞思卡尔公司的24GHz MC13192射频收发器，数据调制解调器。
3.2软件环境
定位系统在Microsoft Windows 2000 Server操作系统环境下开发，采用的开发工具是VB. net选用MapX5.0和Map info Professional7.5完成系统的G1S部分的开发，后台数据库使用Oracle数据库系统。飞思卡尔公司的MC 13192+GT60开发套件工具。
33数据通讯网络的组成
定位系统中的网络主要由ZigBee无线自组网络和以太网Ethernet (IEEE 802.3)有线网络组成。网络可以覆盖整个巷道，前端构建ZigBee网络进行数据的采集和传输，后端由Ethernet构成主要的数据传输骨干通道。
由于井下巷道内对有线的电力供应有严格限制，Z igBee器件由电池供电，一节电池至少能够使用6个月，符合其低功耗的特点。Ethe rne侧络在巷道内的部分也将由高容量的电池驱动，其中的电池管理和更换，应当由专门制定的政策(Policy)来控制和监管，以保证整个系统的正常运行。
为保证ZigBee网络的稳定和可靠性，在长型的巷道中将由数个ZigBee网络所覆盖，每个ZigBee网络覆盖一定的范围(具体覆盖的范围由现场状况决定，约每300m为一个ZigBee子网)。各个ZigBee网络之间可由两种方法进行区分:网络ID和频段(Channel)。
ZigBee网络拓扑结构如图3所示。网络分为井上和井下两个部分，井上部分是煤矿井下救援系统及其相关设备和网络，井下部分是无线传感器网络及其相关设备和网络。
3.4井下人员定位
井下人员定位的过程如下:井下人员佩带系统的ZigBee定位模块，此模块定时发出存在信息，由分布于巷道中的路由节点接收，并根据信号强度判断其位置。井下人员的位置相关信息井路由节点或若干路由节点跳传)传至接入节点，再由接入节点传入以太网，即通过基于ZigBee技术的无线自组网络传输到煤矿井下救援系统，从而达到实时判知人员位置的目的。

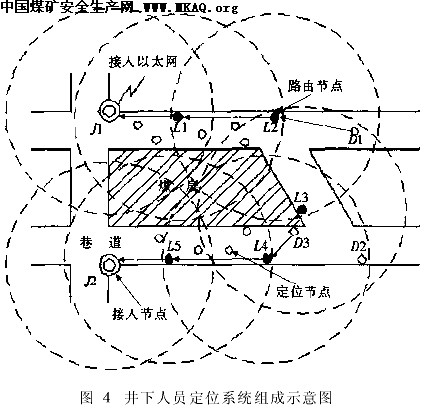

井下人员定位系统组成示意图如图4所示。其中的主要组成部件为:
①定位节点:定时发出存在信息，用于携带它的工作人员的定位。
②路由节点:接收定位节点发出的信息，并将此信息路由(跳传)至接入节点。
③接入节点:接受来自路由节点数据，并将其通过以太网络发送至监察系统。接入节点是一个ZigBee组织者，他通过一个以太网关与以太网相连。网关与ZigBee接入节点通过RS232串口进行通讯连接。
下面对图4中定位节点D1, D2和D3的路由路径分别加以说明，D、L、J分别表示定位节点、路由节点和接入节点。
从图4中可以看出D1同时处于L2和L3检测范围之内，但是由于D1被障碍物阻挡不能与L3通讯，而只能与L2通讯，因此其路由路径为:
D1→ L2→ Ll →Jl→以太网
D3同时处于L3和L4检测范围之内，但是由于D3被障碍物阻挡不能与L3通讯，而只能与L4通讯，因此其路由路径为:
D3→ L4→L5→ J2→以太网
D2同时处于L3和L4检测范围之内，并且D2没有被任何障碍物阻挡，因此能与L3和L4同时通讯，路由路径为:
D2→L4→L5→J2→以太网
D2→L3→L2→Ll→Jl→以太网
系统工作时，需要将定位节点附着在井下人员身上，将其位置信息通过ZigBee网络和以太网络送入煤矿井下救援系统，最后借助GIS技术将人员的位置信息在电子地图上实时的标出。在定位过程中，需要实现以下两个关键技术:
(1) ZigBee节点的标识:每个ZigBee节点都有64位的永久地址，作为其唯一性标识。可以将这个地址映射为对应用层有意义的名字，从而可对每个节点进行身份辩认。
(2)定位判定:移动中的定位节点可由一个ZigBee网络进入另一个ZigBee网络中，由接收到定位节点信号的路由节点决定其位置。位置判断的依据为两个无线信号参数:LQI (Link Quality Indicator)和SSI (Signal Strength Indicator)，这两个值由路由节点在接收到定位节点的信号后得出。位置判断的精度取决于路由节点分布的密度，需要根据现场实际情况方可决定。
4结束语
木文提出了一种基于ZigBee技术的井下人员无线定位系统的开发和使用，该技术能够大大提高煤矿井下救援系统在救援过程中的积极作用，能为事故救援提供高可信的、重要的数据资料，减少事故发生的可能性，降低人员的伤亡。木系统目前已经在黑龙江省双鸭山矿业集团得到成功应用和推广，并取得良好的社会和经济效益。
然而，目前定位系统中定位节点只能起到地理定位作用，如果将瓦斯传感器、环境监测传感
