赵金凤
(潞安环能股份公司 漳村煤矿，山西 长治046032)
摘要:介绍了KJ69型人员安全监测系统的结构、工作原理、功能、特点等，该系统在煤矿井下的应用，强化了井下现场安全管理，提高了职工个体安全防护能力和矿井整体抗灾能力，对保障矿井安全生产具有重要的意义。
关键词:KJ69型;人员安全;监测系统;煤矿井下;应用
中图分类号:TD76 文献标识码:A 文章编号: 1005-2798(2004)03-0023-03
1概述
煤矿井下生产由于特殊的工作环境和复杂的地质条件的限制，是事故多发的一个行业。煤矿井下发生爆炸、透水、冒顶等重大事故后，及时掌握井下人员的分布情况，对于指挥抢险救灾，尽可能减少灾害损失和人员伤亡，具有十分重大的意义。这就需要建立一套井下人员监测和定位系统。
井下人员监测和定位系统，在国外最典型的产品是澳大利亚矿通公司的“人员及车辆定位系统( Personnel&Vehicle Location System)”。该系统主要由编码发射器、读卡器、地面中心站及数据传输通道组成。该系统在使用中存在多种限制，如没有方向识别功能因而定位精度较低;该系统的另一不足之处是功能单一，缺少门禁等功能。另外，当发生灾情，人员被埋没或被困时，无法确定其更准确的位置，只能知道其大致的范围，给救灾工作带来一定的难度。
在国内目前使用的“人员监测”产品的共同特点是功能单一、不能成网和需要人工进行操作，由于这类系统的运行需要人为主动地操作，所以较多地设置数据接收装置是不现实的，故均不能区分人员所
处的位置(区域)。
KJ69型人员安全监测系统就是在国内外相类似系统的基础上，经改进完成的以井下移动人员及设备为监测对象的矿用人员安全监测系统。该系统是以微处理器为核心的智能化矿用电子监测设备，采用RFID射频身份识别技术和先进的无线电技术，实现对矿井移动目标的跟踪监测;该系统有效解决了“多码碰撞”而引发的问题，提高了发射功率、降低了电路调整难度及成本。
2 KJ69型人员安全监测系统结构

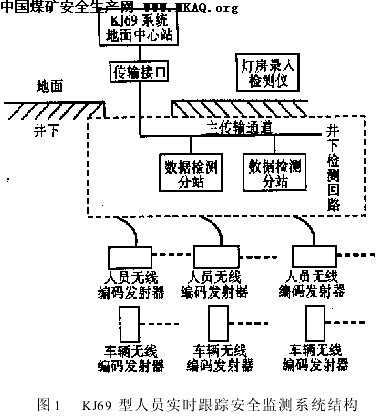

该系统由地面中心站、数据传输通道、井下数据监测分站、无线编码发射器、灯房录入监测仪等组成。监测系统结构见图1。
(1)地面中心站是矿井人员监测及定位系统中数据集中和处理的地方，主要完成数据接收、数据处理、数据查询、图形及报表显示、屏幕提示报警、人员监测数据联网等功能。
( 2}数据传输通道包括无线漏泄通信传输通道和有线电脑传输通道。
(3)井下数据监测分站由监测站处理器和2-4个无线接收器构成，完成无线数据的接收和预处理以及和地面接收中心站的双向数据通信功能，并可输出用于控制报警器或提供其它监测系统的开
关量信号。
(4)无线编码发射器由微功耗CPU和发射电路组成，完无线电编码信号的发射功能。该无线编码发射器具有体积小、重量轻、工作电压范围宽、功耗低、安装简单、可靠性高等特点，并可嵌入矿灯电池盒内自动工作，无需人工操作。
(5)灯房录入监测仪主要用于临时下井人员的身份登记和平时检测发射模块的工作情况。
3 KJ69型人员安全监测系统工作原理
无线编码发射器发出具有代表身份特征的射频信号，经数据监测分站接收、处理后，再通过总线将处理后的数据发送到地面中心站。中心站接收来自数据监测分站上的时间、位置和动目标特征的数据编码信号，进行分析处理，形成各种文件
