L4506综采工作面设备回撤通道方案设计
一、L4506综采工作面基本概况
1、L4506综采工作面位于四采区二区段南翼，开采煤层为六号煤，区段标高为+1115m。工作面倾斜长度为285m，设计回采高度为2.6m，安装支撑掩护式ZT9650-17/33型端头支架一组(主副两架)， ZZ4200－14/30型支架186架， ZZ4200－17/35型支架6架共计194架管理顶板，采空区顶板自然冒落。

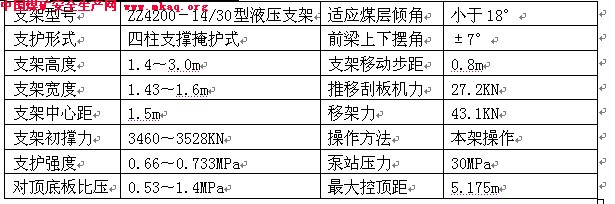

2、支架主要技术特征

二、L4506综采工作面停采线段煤层顶底板情况
此工作面十四煤层为中厚煤层，煤层由南向北变薄，煤层结构简单，在停采线处，由工作面上口向下82m段工作面直接顶受后生冲刷顶板岩性为中砂岩、灰白色，钙质胶结，弱含水。由82m向下逐渐尖灭，直接顶变为复合顶板，主要以细砂岩为主。工作面伪顶厚度在0.60～0.74m之间变化，伪顶主要为煤线和泥岩组成，且容易冒落。
三、L4506综采工作面设备回撤通道支护设计
L4506综采工作面停采线设计位置为风巷A10测点向北5m，机巷G15测点向南16.5m，停采线向南50m范围煤厚为2.8～2.9m，伪顶为泥岩与煤线，且易冒落。为保证L4506综采工作面设备安全回撤，结合工作面顶、底板条件，确定工作面距停采线前25米时破伪顶回采，回撤通道采用木板梁支护，具体如下：
1、回收通道断面设计：施工宽度（支架前梁与停采线间距）为2.8m，施工高度为2.8m，通道施工后净高为2.6m。
2、回收通道支护
（1）基本支护
通道采用木板梁支护，木板梁长×宽×厚=3400×350×200mm，木板梁一头支设在支架前梁上，另一头采用单体支柱支护，工作面棚距为750mm。
（2）、辅助支护设计
1）、L4506综采工作面回采至距停采线15m时，在工作面顶部开始铺设单层金属网，金属网规格为10×1m，距停采线13m时铺设双层金属网至回收通道施工结束。
2）、开始铺单层金属网前沿工作面倾向铺设一根直径不小于18.5mm的钢丝绳，在风巷上帮、机巷下帮距顶板向下300mm，分别打一根2500mm的起吊锚杆，钢丝绳两头分别与起吊锚杆用5个绳卡子固定，然后开始挂网，金属网每间隔1m用14#铁丝与钢丝绳联接。
3）、工作面回采至距停采线8m时，沿工作面倾向间隔0.7m铺设直径不小于18.5mm的钢丝绳，钢丝绳固定方式与上述方式相同，共铺设7根。保证工作面推进至距停采线2.8m时，支架顶梁上必须铺设6根钢丝绳。
4）、回撤通道煤帮采用两排
