23130综放工作面开采设计
编制单位： 跃进煤矿生产技术科
编制日期： 2009年02月01日
目 录
1．矿井概况 3
2．采区概况 4
2．1采区地质概况 4
2．2采区生产布局 5
3．工作面概况 6
3．1工作面位置、周边关系及开采情况 6
3．2地形地貌 6
3．3工作面参数、煤层赋存特征及开采技术条件 6
3 . 4储量计算 8
4．地质构造 9
5．水文地质及水害评价 10
6．防水煤（岩）柱的计算与留设 12
7．放顶煤可行性分析 15
7．1煤层赋存状态与构造 15
7．2 煤层厚度 15
7．３ 煤层倾角 15
7．４直接顶的岩性和厚度 16
７．5 煤层的物理机械性质和结构 16
７．6煤层底板的岩性 17
7．7瓦斯、自燃发火对放顶煤的影响 17
8．工作面巷道布置 19
8．1顺槽、切眼、停采线等位置的确定及依据 19
8．2采煤方法、生产工艺、采放比、放煤步距等内容 20
8．3 支护设计与顶板管理 23
8．4顶板管理 25
8．5工作面设备总体配套 26
9．生产系统 29
9．1提升系统（煤炭运输系统、辅助运输系统） 29
9．2通风系统及风量计算 30
9．3排水系统 32
9．4 供电系统 34
9．5压风系统 35
9．6 瓦斯防治 36
9．7防灭火系统 40
9．8防治冲击地压 48
9．9安全监控系统 54
9．10供水系统 55
9．11避灾路线 55
1．矿井概况
跃进煤矿位于河南省西部的义马市境内，是义煤集团公司主力矿井之一。陇海铁路横贯井田， 310国道从矿区北部通过，交通十分便利。井田浅部有涧河自西向东流过，井田面积约22平方公里，地表为丘陵山地。开采煤层为中侏罗统下部义马组2-1煤和2-3煤，煤种属长焰煤，煤质为中-富灰、低硫-中硫、低磷、中等发热量，主要用于动力用煤、民用燃料和气化用煤。矿井地质条件简单，水文地质类型为中等，正常涌水量约150m3/h。自1958年建矿以来，矿井先后经过1975年和1989年两次改扩建，设计生产能力为120万吨/年，2005年核定生产能力为148万吨/年。2006年生产原煤167万吨。

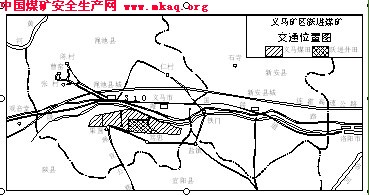

跃进煤矿交通位置图
2．采区概况
2．1采区地质概况
23采区位于-200m水平东翼，西以30勘探线西100m为界，北侧和东侧为井田边界，南以F16断层为界。采区东西走向长1260m，南北倾斜宽1346～1520m。采区地表为丘陵山地，地面标高为＋501～588m , 煤层埋深610～1030m，地表有钱大池村。
23采区煤层走向为210°～215°、倾角为11.5°～12.5°，变化不大，采区整体构造形态为单斜构造。采区内未揭露断层，采区南部为F16断层（井田边界）。
23采区含可采煤层三层，即12煤层、21煤和23煤。其中12煤层在采区东部(勘探线附近)被揭露，平均厚度1.6m，但采区的西部仅有煤线沉积(2103孔揭露)，该煤层在23区沉积不稳定，不具开采性。21煤层和23煤层在23采区大部分合并为一层，统称21煤。合并后21煤厚15.48m，纯煤厚7.51m，结构复杂，含夹矸2～8层，属厚煤层，故对23采区的开掘和回采只考虑21煤层。
23采区煤种为长焰煤，中等发热量，中灰中硫。
21煤顶板为I级顶板，直接顶厚16～28m，岩性为泥岩，底板为泥质砂岩，回采时采用全陷落法管理顶板。
23区水文地质条件简单，区内含水层为顶板砾岩层、砂岩层，隔水层为顶板泥岩，无突水危险，预计此区正常涌水量不超过15m3/h。
23采区瓦斯等级为低沼，21煤层煤尘爆炸指数为49.5％，23煤层煤尘爆炸指数为47.14％，均有爆炸危险性；区内煤种为长焰煤，挥发分高，燃点低且含硫易自燃，发火期为1～3个月，最短15天。
2．2采区生产布局
23采区为单翼采区，采用上、下山开采。该采区下部区段共布置有三条下山巷，其中轨道下山和皮带下山布置在距煤层顶板以上36m的砂砾岩中，回风下山布置在煤层顶板40m的砾岩中。采区内共布置的9个工作面。23采区下段采用走向长壁下行采煤法开采，全部垮落法管理顶板。
采区通风方式为边界抽出式，其中23区轨道下山和23区皮带下山为进风巷，23区回风下山为专用回风巷。
23轨道下山选用JKY2.5/2.3B型防爆液压提升绞车，电动机功率250KW。
23皮带下山选用DSP-1080/1000胶带运输机。
目前23采区已回采的有：23010、23030、23050、23090、23110共5个综采工作面；23130综放工作面（待采）；23070综采面、23150综采面和23170综放面未进行采掘施工。
参见23采区采掘工程平面图
3．工作面概况
3．1工作面位置、周边关系及开采情况
1、工作面位置：23130工作面位于跃进井田东南角，系23区下山区段的第三个工作面。井下四邻关系：东为跃进常村井田边界保护煤柱，西为23采区下山保护煤柱，北为23110综采工作面，南为23150综放工作面。
2、开采情况：23130工作面北部的23090综采工作面于2008年6月份回采结束，北邻的23110综采工作面于2006年6月份回采结束，东部边界的常村矿在该区段未进行掘进和回采，南邻的23150综放面尚未掘进。
3．2地形地貌
23130工作面地表为钱大池村西南部的低山丘陵地带，地形复杂，冲沟发育，地表高程+510～+552 m；煤层埋深802～860m，地表有钱大池村。
3．3工作面参数、煤层赋存特征及开采技术条件
1、工作面参数及煤层赋存特征:
23130工作面开采煤层为中下侏罗统义马组21煤，煤层顶板高程-292～- 335m，走向长度1124m，可采长度 1002m，工作面倾宽度为185m，面积1
