图2系统电路图
系统采用AT89LV51单片机作为控制部分的核心，AT89LV51是ATMEL公司生产的低电压，高性能CMOS8位单片机，片内含4Kbytes的可反复擦写的只读程序存储器（PEROM）和128bytes的随机存储器（RAM），兼容标准MCS－51指令系统，片内置通用8位中央处理器（CPU）和Flash存储单元，AT89LV51可在2.7～6.0V电源电压下工作。A/D转换部分的核心器件TLC1543有三个控制输入端CS、I/OCLOCK、ADDRESS和一个数据输出端DATAOUT遵循串行外设接口SPI协议。51系列单片机未内置SPI接口，但通过软件模拟SPI协议即可。硬件方面将TLC1543的CS、I/OCLOCK、ADDRESS、DATAOUT、EOC五个端口与AT89LV51的5个I/O口相连接。报警模块单独采用了蜂鸣器作为声音报警装置，提醒使用人员当前的气体浓度已经超过了警戒线，应该立即停止工作，进行相应的处理，避免危险发生。它和液晶显示器的配合使用，可以有效地提醒工作人员身边的工作环境，帮助工作人员提高安全警惕。在报警模块的电路中当P0.7口的电平是低电平时候，三极管截止；当P0.7口电平为高时候，三极管导通，蜂鸣器产生报警声音。
本设计中，由于瓦斯气体的主要成分是甲烷，所以气体传感器采用的是MQ-5，它适用于家庭或工业上对液化气，甲烷（天然气），煤气的监测装置。它具有优良的抗乙醇，烟雾干扰能力，具有对液化气，天然气，城市煤气有较好的灵敏度；对乙醇，烟雾几乎不响应；快速的响应恢复特性；长期的使用寿命和可靠的稳定性；简单的测试电路等优点。其结构和外形如图3所示。

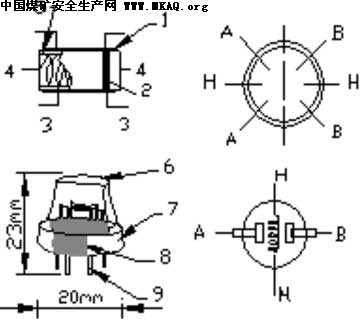

图3 MQ-5的结构和外形
MQ-5气敏元件的结构和外形如图3所示(结构A或B),由微型AL2O3陶瓷管、SnO2敏感层,测量电极和加热器构成的敏感元件固定在塑料或不锈钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。封装好的气敏元件有6只针状管脚，其中4个用于信号取出，2个用于提供加热电流。

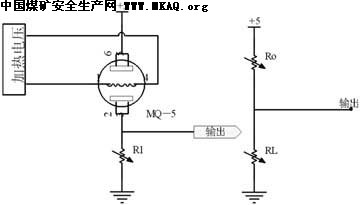

设计中MQ-5的接线如图4所示，在实际的测量中，可以按照其等效电路来计算相应的校正数值，其中Ro表示的是测量气体在腔体内的等效电阻，RL是外接负载电阻，用来调整输出的模拟量电压范围，具体数值应根据A/D转换器的输入范围来确定，在TLC1543的输入范围是0～5V，这样RL可调整至该范围，保证测量的量程足够用。
图4 MQ-5的等效电路
气体测试结果计算
对于传感器的调整参数计算，可按照表1步骤并结合该传感器的特性表进行调整。

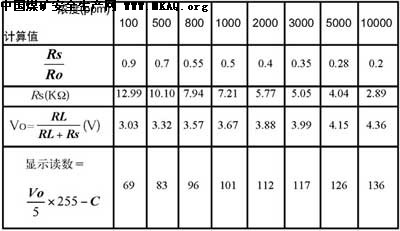

表1甲烷测试计算
其中：RL＝20KΩ；Ro=14.43KΩ；C=86；RL
