2.5复杂条件下的巷道布置
我国很多矿井自然条件很复杂，如地质构造和破坏、煤与沼气突出、冲击地压、水害等必须加以防治，在巷道布置方面也必须采取相应措施。
2.5.1受构造影响的巷道布置
对矿井有地质构造的地区，要掌握构造的分布规律，合理布置巷道，以提高回采率，方便生产和节省巷道工程量。
一、受断支影响的巷道布置

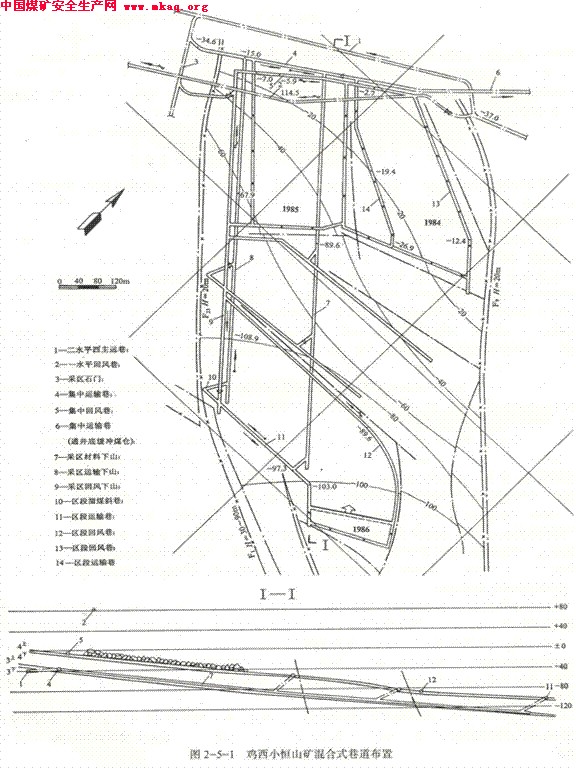

当区内断层较多时，可根据断层的类型，合理地技术服务倾斜长壁、伪斜长壁和走向长壁相结合的布置方式。鸡西矿务局小恒山矿在二水平西部，采用了这种混合式布置方式，具体布置如图2-5-1所示。区内断层纵横交错，落差在1m以上的有14条，大致可分为4个较为规则的断块。根据断块的形状和距主运大巷的距离，上部两个断块采用了倾斜长壁布置方式，下部两个断块采用了走向长壁布置方式。区内只用一个综采工作面保产，最高产量达80万t/a，掘进率为100m/万t，回采率为72.9%。巷道布置有三个突出特点：一是灵活，对断层处理适应性强；二是最大限度地扩大了工作面推进长度，扩大了综采有适用范围；三是大部分煤层巷道沿交面线布置，减少了岩石巷道工程量，在复杂条件下回采率高，巷道掘进率低。 从图2-5-1可以看出：区段与条带巷道布置的特点是基本上平行交面线布置；有的巷道受断层影响采用了折线式布置（图中13、14）；斜交和近似走向断层相交时，区段巷道灵活地采用了扇形布置（图中11、13）。

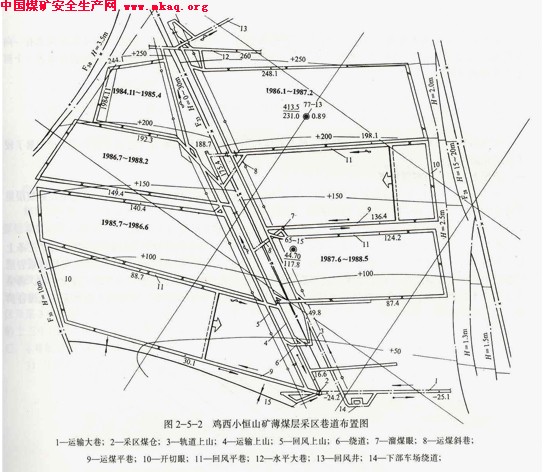

当断层落差较大时，可以断层作为采区境界。一个断块走向长度较短时，可联合几个断块划归一个采区，采区上（下）山字正腔圆平行倾斜断层布置（图2-5-1中8、9）。采区走向长度较长时，可将采区上山布置在采区中部。图2-5-2鸡西小恒山矿薄煤层采区巷道布置图。左右现金翼以断层为界，采区中部又有一斜交断层，落差亦较大。将轨道上山和运输上山分别布置在断层的上、下盘。这样既减少了联络巷道工程量，又避免了巷道交叉。另外上山煤柱与断层煤柱合一，减少了煤炭损失，提高了采区回采率。 区段巷道和开切眼一般平行交面线布置。当采用综采时，可采用扇形布置小旋转开采。这样既解决了综采回收三角煤矿问题，提高了回采率，又增加了连续推进长度。另外工作面始终保持等长，有利于综采工作面生产。大屯煤电公司姚桥矿等很多局矿采用了这种布置方式，在构造复杂地段，坚持采用综采。
二、受褶皱影响的巷道布置
在向斜和背斜区域，根据煤层的变化，采区沿倾斜划分呈扇形，是褶皱区域采区划分的特点。在穹隆和构造盆地区域，由于向斜和背斜褶曲轴部，往往产生次一级褶皱断裂较发育，可以褶曲轴作为采区境界。此时，同一水平内的采区上（下）山布置成辐射状。

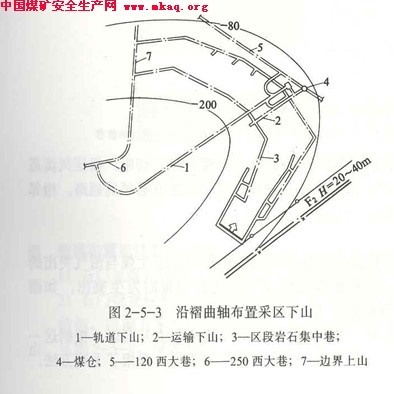

当褶曲比较宽缓，构造应力较小时，可将采区上（下）山沿褶曲轴布置如图2-5-3所示。
