-测压孔K₁、K₂的测压 管水头；
　　　　h_f3-4=h₃-h₄, h₃, h₄-测压 孔K₃、K₄的测压管水头．
L₁、 L₂、 L₃、 L₄如图4所示．

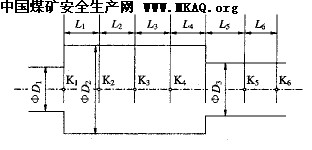

图5　实验仪测压孔布置

Fig.5　 T he distribution of measurement pressure hole the of apparatus

　　将以上各参数代入式（6）和式（7），即可求 出h_js、ζ_s．由于该方法要用四个测压点，故称为四点法．该方法也 可用来测量截面突然扩大时的局部阻力．

4　实测举例

　　设某实验仪器测压点布置如图5所示．D₁=1.08cm，D₂=2.0cm，D₃=1.13 cm，L₁=12cm，L₂=24cm，L₃=12cm，L₄=L₅=L₆=6cm ．测量数据记录见表1，计算数据见表2．

表1　测量数据记录

Tab.1 Data of measurement

次数 流量/(cm^3。s^－1)测压管读数/cm1234561134.9715.9020.2019.6019.304.902.102126.861821.9021.3521.108.255.74311820.6023.8523.4023.212.10104105.8923.6026.2525.8525.7016.7515591.7726.7028.7028.4028.3021.5020.156144.6016.3021.1020.5020.253.800.607112.8723.9026.9026.5026.301613.95899.1527.2029.6029.3029.1021.1019.50

表2　计算数据

Tab.2　Data of calculation

次数阻力
形式前断面
αV₂/2g后断面
αV₂/2gh_j
cmζh_j
cm1突然扩大11.0800.9425.5400.55.5629.9700.8324.8100.4904.9138.4800.7204.3000.5074.2546.8200.5803.4400.5043.4255.1300.4402.5900.5052.57612.71.0806.6000.5206.3977.7500.6603.8400.4953.8985.9800.5102.8800.4823.01突然缩小0.9429.2503.1400.3403.1520.8328.1702.8800.3532.7830.7207.0702.5500.3612.4140.5805.6902.0100.3531.9450.4404.2801.5600.3641.4661.08010.6203.5800.3373.8670.6606.4702.3400.3622.2080.51051.8100.3621.70　　根据已知参数和测量数据，取动能修正系数α₁=α₂=α₄=1，可算出ζ^＇e=0.502．从表2的计算数据可知，第3、4、5、6次的ζ_e>ζ^＇_e ，即ζ_ee>1，说明这些数据含有粗大误差，应予以剔除．故ζ_e=（0.50+0.49+0.495+0.482）/4=0.49175，ζ_s=0.3 40．

5　结　论

　　（1）本文在分析过流截面突然扩大局部阻力的成因和定量关系的基础上提出了测量判别比 的概念，从而对测量数据是否可信能进行比较客观地判别，在进行数据处理时，可以剔除含 有粗大误差的数据，既简化了处理过程，又提高了测量精确度．
　　（2）本文所述的三点法只能用于测量过流截面突然扩大时的局部阻力，而四点法既能用于 突 然缩小也能用于突然扩大时的局部阻力测量．无论三点法还是四点法，只要采用本文所述方 法 进行数据处理，都会提高测量精度，对实验教学和科研工作都有重要的指导
