图1为该报警仪的组成框图：它由直流稳压电源、瓦斯传感器、氧气传感器、信号放大器、电压比较器、控制门电路、声光报警电路、显示选择电路、数字显示系统、电话自动监控电路组成。
图1 电话自动监控瓦斯氧气报警器组成框图
2 电路原理分析
(1)图2为直流稳压电源电路。直流电源由变压器、整流滤渡、稳压电路和负电源变换电路组成。其工作原理是：变压器把220V的交流电压变为9V的交流电压，经桥式整流、电容滤波、L7805集成稳压器输出5V的直流电压。为其它各部分电路提供＋5V直流电源。另经稳压管DW2稳压电路输出2.8V电压为传感器提供电源，还有一路稳压DW1管输出2.5V电压为电压比较器提供参考电压。＋5V直流电源经负电源变换电路7660直接输出-5V电压，为数字显示系统提供-5V电源。

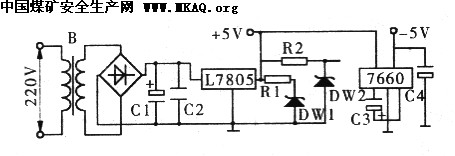

图2 直流稳压电源电路原理图
(2)如图3所示。传感器、信号放大器、电压比较器、声光报警电路工作原理：瓦斯传感器的作用是把瓦斯浓度的变化变为电信号的变化。该瓦斯传感器具有很高的灵敏度和测量范围，测量误差小。集成运算Al、A2和有关电阻组成两级反相比例放大器作为瓦斯信号的放大器，放大倍数达千倍以上，A2的输出加到电压比较器A3的同相输人端；RW1、R8组成分压器，为电压比较器提供参考电压。参考电压加在A3的反相输入端，发光二极管D1(红灯)、D2(绿灯)和R10、R11组成瓦斯灯光报警指示电路，当瓦斯浓度未超过报警限时，电压比较器A3输出的低电平，使发光二极管D2(绿灯)亮，表示瓦斯浓度未超限。当采矿区瓦斯浓度超限时，电压比较器A3输出高电平，使红灯亮，表示瓦斯浓度超过报警限。同理氧气浓度的超限报警电路与瓦斯支路相同。

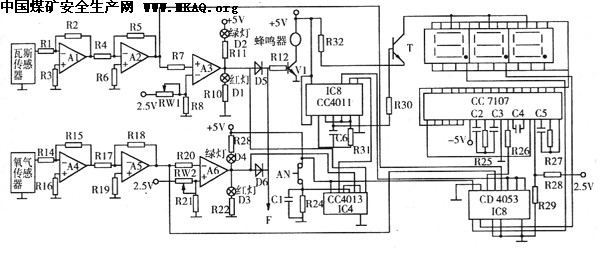

图3 瓦斯传感器、信号放大器、数字显示系统、电压比较器、声光报警电路原理图
二极管D5、D6组成控制门电路，电压比较器A3和电压比较器9 7 3 123 4 8 : 来源：湖北安全生产信息网
