电容C2、C3和电阻R25为CC7107时钟的定时元件。
(3)信号显示选择电路：该监测报警仪能监测甲烷和氧气两个参数，并能方便地观察甲烷、氧气含量的功能，而且具备强迫选择显示突然超过报警限参数的功能。该电路主要由图3中的电子开关CD4053、包含二D触发器的CC4013、四二输入与非门CC4011和按钮AN、C1、R24、等组成的信号选择电路工作原理分为两部分。①手动信号选择电路工作原理：通过按按扭AN可以非常方便地选择甲烷、氧气含量。由图3得知，CC4013中的触发器构成了一个二进制计数器。没按信号选择按扭AN之前，CC4013脚输出低电压，经CC4011内的一个与非门反相后输出高电平，此高电平加到CD4053，使CD4053的一脚输出端选择甲烷信号进入CC7107数显电路进行显示，而且CD4053的一脚输出低电平控制数码管的甲烷的小数点显示，使氧气的小数点不显示；如需要进行氧气含量显示，按一下显示选择按扭AN，给双CC4013的触发器一个脉冲时钟信号，使CC4013的一脚翻转输出高电平，经CC4011的与非门反相输出低电平，此低电平加到CD4053，这时CD4053的另一脚控制氧气信号输入到CC7107的信号的输入端，进行A/D转换，数码显示。②自动强迫显示报警参数功能；该报警仪若正在显示氧气含量时，甲烷含量浓度突然超过报警限，监测报警仪会由显示氧气含量转换为显示甲烷含量；反之，正在显示甲烷含量，氧气浓度突然低于报警限，报警仪转换为显示氧气含量，这种功能是利用甲烷比较器输出信号加到CC4013触发器的异步复位输入端，氧气电压比较器输出的信号加到触发器异步置位端实现的。当氧气浓度低于报警限时，氧气电压比较器输出的高电平信号加到触发置位端，此高电平强制显示氧气；同样若正在显示氧气信号时，甲烷含量浓度突然超过报警限，甲烷比较器输出高电平信号使触发器复位，输出低电平，强迫转换为显示甲烷含量。③节能显示技术：该报警器采用动态显示代替静态显示，动态显示电路是由CC4011内的两个与非门和电阻R31、电容C6共同组成RC多谐振荡器，其输出的方波经R30和三极管T驱动数码管进行动态显示，由驱动管T、数码管等元件组成的显示电路减少近一半的电能损耗。

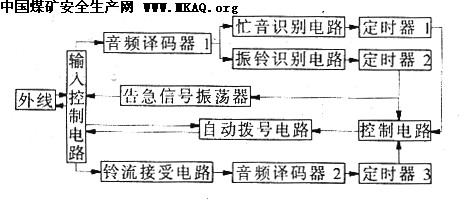

(4)电话监控原理图：它包括输入控制电路、自动拨号电路、音频译码、忙音及振铃回音识别电路、告急信号产生电路、铃流接收及译码定时电路、控制电路组成，如图4所示。
图4 电话监控自动报警器电路图
3 整机工作过程
瓦斯传感器和氧气传感器分别把瓦斯浓度的变化及氧气浓度的变化变为电信号，经各自放大器放大，两放大器输出的电信号一路进入信号选择电路和数字显示系统，显示瓦斯或氧气的含量。另一路信号分别进入各自的电压比较器，与参考电压进行比较，当瓦斯浓度低于报警限或氧气浓度高于报警限时，两电压比较器输出低电平，使未超限发光二极管D2、D4(绿灯)亮，蜂鸣器不响，电话自动监控电路不动作；采矿区当瓦斯浓度超过报警限或氧气浓度低于报警限时，电压比较器输出高电平，二9 7 3 123 4 8 : 来源：湖北安全生产信息网
