时过电压，都能在电源线路上产生高压脉冲，其脉冲电压可达到线电压的3.5倍，从而损坏设备。破坏效果与雷击类似。
设计依据
GB50057-94《建筑物防雷设计规范》（2000年版）
GBJ64-83《工业与民用电力装置的过电压保护设计规范》
JGJ/T16-92《民用建筑电气设计规范》
GB50192-92《电气装置安装工程接地装置施工及验收规范》
4.1工程设计范围
本工程为“山西平舒煤业35KV至杨林头线路”防雷工程。本工程主要为了降低雷电对降压站及配电线路的雷击次数，完善线路联络的综合防雷系统，35KV降压站至杨林头风井六座线塔，其中有两座位于山顶地势较高，易被雷击，需加装主动放电优化避雷器两套；在公司35KV降压站始端，杨林头终端加装主动放电优化避雷器各一套。共计四套。来达到“层层设防”、“波道分流”、“阻抗限流”、“综合防护”的防雷技术措施。
4.2工程责任分工
1）本设计负责35KV降压站至杨林头风井线路防直击、侧击雷措施的设计安装。
2）本设计经寿阳县气象局批准后方可施工，并由其组织竣工验收。
3）施工单位负责设备的订货、采购、安装和调试。
4）建设单位协调各方面的工作。
5、主动优化避雷器的参数

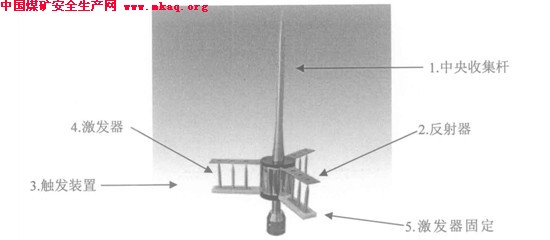

1）结构说明：
中央收集杆
反射器
触发器
激发器
激发器固定板
激发器与反射器和中央收集杆是绝缘的；反射器和中央收集杆与大地具有良好的电气连接；
激发器底座由合成树脂做成，适用于任何腐蚀条件。
2）工作原理：
提前放电避雷器主要由激发器从自然界的电场中吸收并贮存能量。反射器及避雷器针尖与大地有良好的电气连接，处于等电位状态。所以通常情况下，激发器与反射器之间有电场强度，每当雷闪发生前，电场强度会迅猛增大，激发器与反射器之间的电位差大致相当于雷云与大地之间的电位，它们之间的电位差迅速增加会造成尖端打火，并使尖端周围的空气离子化，形成尖端放电现象。该主动优化避雷器主要是借助于防雷体的特殊结构产生荷电粒子， 在被保护设备上方及附近形成离子覆盖层，借以屏蔽被保护物，改善其间电场分布，抑制雷电先导向保护物发展，致使原来可能发生的微秒一千安级的雷电脉冲转化为秒一安培级的慢放电，结合优良的接地性能，达到防雷效果。
3）特性
●性能优越1、在同等条件（高度）下，比普通避雷针保护范围大2、落雷更准确，减小了雷击点落于非避雷针体的概率。
●安全可靠：无放射性元素，不锈钢材料，耐腐蚀，抗风能力强。
●免维护：无电源，无需供电，无耗能元件。
●安装简单：重量轻，不需加装同轴屏蔽电缆。
二、施工说明
2.1安全及应急措施
1）施工时，应严格按照有关操作规程进行施工，注意人身、设备
