皖北煤电公司卧龙湖煤矿103工作面沿空留巷设计说明书

通用设计 煤客网 2019-06-160
下载地址

皖北煤电公司卧龙湖煤矿103工作面沿空留巷设计说明书
一、103工作面概况
1、工作面位置
103工作面位于南一采区,为卧龙湖煤矿的首采面。10煤上距8煤75m,下距太灰50m左右,南部距6线以北80m左右,北部位于工广保护煤柱以南300m,西部距矿井边界F2断层100m,东至南翼专用回风巷保护煤柱线。工作面机巷标高为-530~-402m,风巷标高为-515~-397m。工作面倾向长800m,走向宽150m,面积约11.1万m2。
地面地势平坦,标高+29.7~+30.2m,有张黄庄、丰庄、王水寨等村庄,无大的河流,有丰沟等季节性水沟。
2、煤层赋存情况
本工作面可采煤层为10煤,黑色,碎块状、粉末状,强玻璃光泽,以亮煤、镜煤为主。工作面西北部和切眼附近,位于岩浆岩侵蚀边界附近,受岩浆岩侵蚀影响,部分煤层已变质为天然焦。
煤层结构较简单,无夹矸,煤层倾角平均10°,倾向50°左右。煤厚0.3m~3.05m,平均2.52m。机巷位于岩浆岩侵蚀边界附近,受岩浆岩侵蚀影响,局部煤层可能出现增厚或变薄现象,103机巷J17#点前9m至J19号点之间(长度约50m),煤层受岩浆岩侵蚀推挤、底鼓构造影响,煤厚异常,煤层约为0.3m~1.6m。103风巷外段从F14点前29~40m(长度约11m),煤层受构造牵引影响,煤厚异常,煤层约为0.6~2m ;103风巷从F16点前10m~21m之间(长度约11m),煤层受岩浆岩侵蚀推挤影响,煤厚异常,煤层约为1.4m~1.7m ;风巷里段从F24点前43m处开始,现已揭露75米煤层变薄带,煤层亦被岩浆岩侵蚀,受其影响,煤层变薄,煤厚0.5-0.9米,受岩浆岩侵蚀,直接顶板为岩浆岩,底板为黑色泥岩(厚1m左右)、较硬的粉砂岩。根据三维地震资料,风巷里段异常区范围约160米。煤厚在0.5~2米。

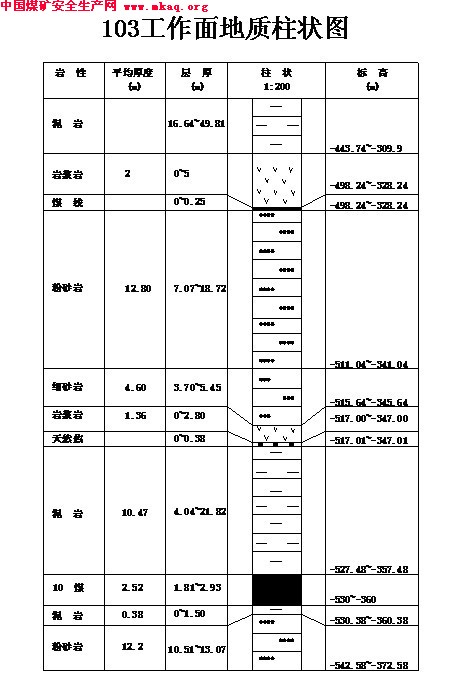

3、煤层顶底板岩性
老 顶:以灰色粉砂岩、泥岩为主,水平缓波状层理,钙质胶结,致密,局部含菱铁结核。厚度3.7~18.72m。
直接顶:泥岩,灰黑色~黑色,均一结构,块状构造,易碎,含炭质及植物碎片化石,参差状断口,厚度4.04m~21.83m。局部直接顶为岩浆岩。
伪 顶:靠近东部局部有灰黑色伪顶泥岩, 厚度0~0.4m。
底 板:深灰色泥岩、粉砂岩,块状构造,含较多植物根部化石,具滑面。厚度1.5~13.07m。

5、地质构造
本工作面地质构造较复杂,根据勘探及生产揭露资料,主要表现为西高东低的单斜构造,平均倾角8.5o±。共揭露4条正断层,具体情况如下:
DF8:正断层,位于本工作面中部,断层产状140°<60°,H=12m,断层破碎带宽约1m,为大角度破碎泥岩填充,无淋水。工作面风巷揭露该断层,机巷未揭露,预计该断层在工作面内将延伸约130m±尖灭,对生产影响较大,应施工改造切眼过此断层。
F103
