1 主题内容与适用范围

本标准规定了CKJ系列交流真空接触器在使用维修检验中的技术要求、试验方法和检验规则。

本标准适用于使用中的CKJ系列交流真空接触器（以下简称“接触器”）

本标准不适用接触器的产品鉴定检验、出厂检验、型式检验和到货验收。

其它系列接触器维修检验也可参照使用。

2 引用标准

GB 1497低压电器基本标准

GB 998低压电器#基本试验方法

3 技术要求

3.1性能要求

3.1.1介电性能

3.1.1.1工频耐压：

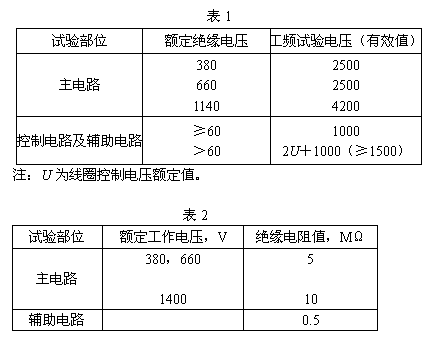

接触器的主电路、控制电路及辅助电路，其工频耐压试验值应符合表1规定。

3.1.1.2绝缘电阻：

接触器的主电路、辅助电路绝缘电阻应不小于表2规定。

3.1.2动作性能

3.1.2.1在额定控制电源电压Us的75%～110%时，接触器应能可靠地吸合；当控制电源电压降低到60%U时，处于吸合状态的接触器不应释放；在触头磨损的情况下接触器最低释放电压对交流（在额定频率下）应不低于Us的20%，对于直流不低于Us的10%。

以上规定的吸合电压和释放电压值，适用于（8h工作制）对线圈长期施加Us的100%达到稳定温升后的状态。

3.1.2.2同型号接触器固有吸合时间差不大于30ms；固有释放时间差不大于40ms。

3.1.3触头开距和超行程

接触器触头开距应符合产品要求，其误差不大于－0.2～＋0.2mm；超行程值应符合产品要求，其误差不大于0.1～0.2mm。

3.1.4真空灭弧室的真空度品质

3.1.4.1真空灭弧室的真空度应不低于1.33×10-1Pa。

3.1.4.2接触器触头在断开状态下，应能承受不小于7kV（交流为有效值）历时1min试验。

3.1.5触头接触电阻

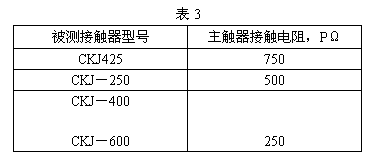

主触头接触电阻应小于表3规定的控制值。

3.1.6接触器三相应同期闭合（或释放）

接触器在线圈额定工作电源电压下吸合（或释放），三相触头固有吸合（或释放）响应时间差应小于3ms。

3.1.7触头终压力

接触器触头终压力应符合产品标准要求。

3.2结构要求

3.2.1电气间隙和爬电距离

3.2.1.1接触器电气间隙应符合GB1497的7.1.3.1条有关规定。

3.2.1.2接触器爬电距离应符合GB1497的7.1.3.2条有关规定。

3.2.2接线端子

保持原规格螺钉，不准采用其它螺钉代替。

3.2.3其它结构要求

a．接触器的外形尺寸、安装尺寸应符合产品技术要求；

b．接触器金属零件不得有裂纹、严重锈蚀、变形现象；

c．接触器绝缘零件表面应光洁、无裂纹、无过烧现象；

d．接触器所有螺钉、螺母、垫圈齐全、紧固均有防止松脱措施；

e．拆装时，波纹管不得承受扭力，不得触碰气口；

f．辅助电路接点应平整、光滑、不得有过烧痕迹、动作可靠。

3.3温升

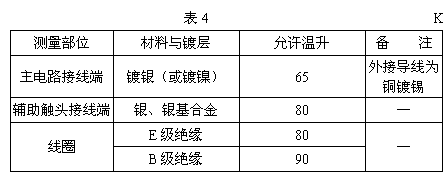

按照4.10条规定的条件下进行试验时，所测得接触器各部件的温升，应不超过表4所规定的极限值。

3.3.1主电路
