串联于对旋局部通风机另一台电机开关的启动回路，此开关吸合，第二台电机开起。发光二极管LED可显示继电路J1的工作状况。
此电路是利用NE555构成施密特触发器来工作的，其原理是：AC24～48V电源经整流桥QWL1整流，再经过C1滤波后通过Q1、R1、C2、DW1组面稳压电路，输出一稳定的12V直流电，为IC1、J1提供电源。送电时，由于C3需要渐进的充电，致使NE555的2、6脚为低电位，3脚输出高电位，继电器J1不吸合，当C3充电达2/3U0时，3脚由高电位翻转为低电位，继电器J1吸合；R2、RW、C3构成延时电路，改变RW的大小，即可调整延时的长短（10～60s）。

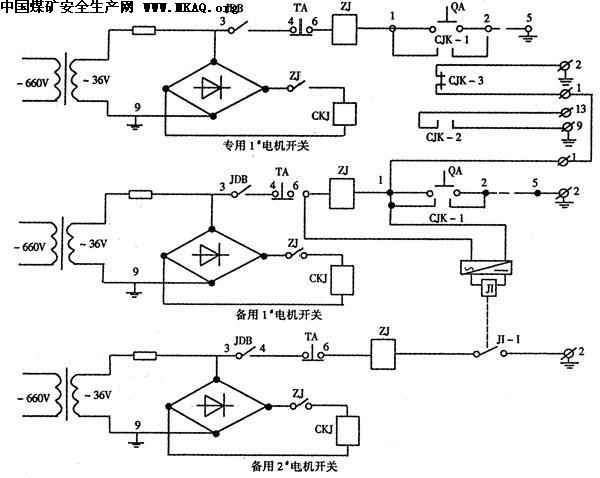

专用局部通风机和备用局部通风机的切换接线见图2。专用局中通风机开关1#外加一组常闭辅助触点CKJ-3，并把它并联于备用局部通风机开关1#的自保接点1、2上，当专用局部通风机开关1#启动，延时10～20s，备用局部通风机2#开关先导回路导通，备用局部通风机2#电机启动。
图2 自动切换开关接线图
在启动专用局部通风机开关1#时，备用局部通风机开关1#隔离手柄打至零位，从而防止专用局部通风机1#点动时，备用局部通风机自行启动，当专用局部通风机正常运转时，备用局部
