王堰煤矿酸性废水处理工程方案设计
湖南泰景环保科技有限公司
二○○九年四月
目 录
1 概况 1
2 设计依据 2
3 废水水质、水量及治理要求 2
3.1 废水水量、水质 2
3.2 设计水质水量及出水水质要求 3
4 设计原则 4
5 设计范围 4
6 废水处理工艺流程设计 4
7 工艺参数设计 6
8 工程投资概算 9
9 相关专业设计 10
10 运行管理与费用 14
11 售后服务承诺及培训 15
附：1、工艺流程图 2、平面布置图
1 概况
石门王堰煤矿位于湖南省石门县，该煤矿煤炭矿藏在地下含水层之下，在煤炭开采过程中，地下水流向井筒和采掘巷道汇集于矿井集水池，形成矿井排水。矿井污水即具有地下水特征，又受到生产过程污染，通常呈黄褐色，SS(悬浮物)、Fe、Mn、CODCr等出现不同程度的超标，还可能含有氟化物及其他重金属。相当部分矿井污水由于与煤层中含硫化合物接触氧化形成H2SO4而使废水呈酸性。
该酸性废水悬浮物浓度高，外观呈黄色，矿井污水直接排放将对农田及流域造成严重污染。为了保护环境，消除污染，避免工农纠纷，该公司决定对王堰煤矿外排废水进行治理。我公司受王堰煤矿委托特此编制本方案。
2 设计依据
2.1《建设项目环境保护管理条例》;
2.2《给水排水标准规范实施手册》;
2.3《室外排水设计规范》(GBJ 14-87);
2.4《煤炭工业污染物排放标准》(GB20426-2006);
2.5《给排水工程结构设计规范》(GBJ69-84)
2.6《低压配电装置及线路设计规范》(GB5004-92)
2.7 业主提供的其它相关技术资料。
3 废水水质、水量及治理要求
3.1 废水水量、水质
1)水量：据业主提供资料及要求和我司现场考察情况，该煤矿酸性废水水量大，悬浮物浓度高，pH值较低(2~5左右)，污染严重，矿井矿下排水采用D型多级泵，目前每天抽水时间为8h，水泵正常排水量为155m3/h。
考虑到煤矿发展要求，每天流量按2000m3/d计，时设计流量按200m3/h计。

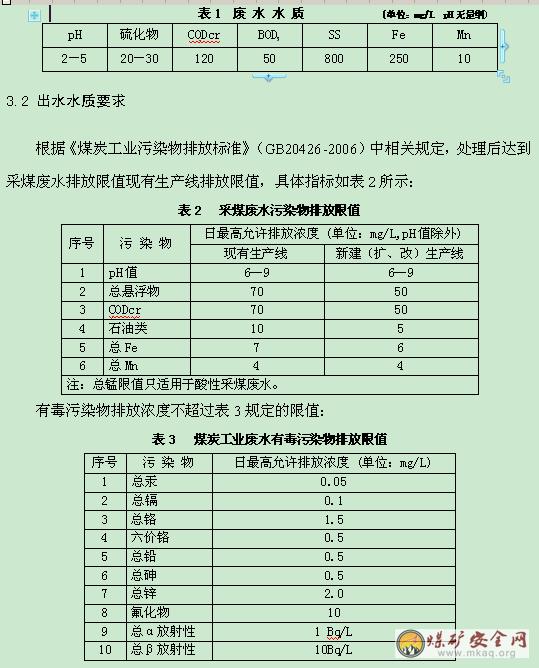

2)水质：由于业主未提供具体水质情况，本方案参照类似煤矿废水水质，具体指标如下表所示：
4 设计原则
4.1充分考虑该废水处理的实际情况，采用实用、可靠、先进的工艺技术，并确保废水处理系统投产后运行稳定，易于操作、管理和维护。
4.2 处理设施操作维护方便、工人劳动强度低、处理效果稳定。
4.3在确保治理效果的前提下，优化设计工艺，降低工程投资和运行成本。
4.4处理设施适应废水水量的季节性变化(充分考虑丰水期水量)。
4.5优化总体布局、采用低噪设备，避免二次污染。
5 设计范围
5.1本设计处理范围为王堰煤矿酸性采煤废水;
5.2本设计包括工艺、总图、土建以及电气专业设计，充分利用王堰煤矿原有污水池;
5.3本设计从污水处理站的进水口开始到处理设备排放口为止;
5.5主电源到污水处理站配电控制柜的动力配线由业主负责，本设计负责配电控制柜至各电器使用点的配电和控制。
6 废水处理工艺流程设计
根据上述水量水质情况，对于煤矿污水的处理，重点在于以下几个方面：1)降低悬浮物含量;2)中和污水酸度，去除SO42-;3)去除污水中铁、锰等金属离子。

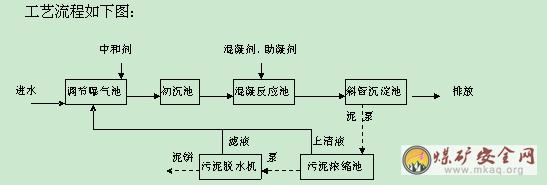

针对该酸性采矿废水排水量大、悬浮物浓度较高、PH值较低等特点，本方案设计采用化学中和、混凝沉淀工艺对该废水进行综合治理，污泥采用机械加速澄清浓缩后压滤脱水工艺处理。
