1、范围
本规程规定了本公司生产的煤矿用侧卸装岩机（以下简称装岩机）的出厂技术要求、试验方法、合格判定等内容。
2、出厂检验技术参数

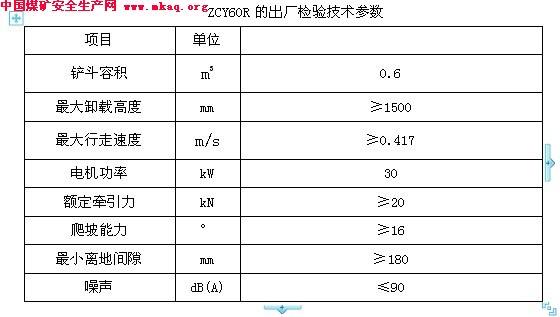

装岩机的出厂检验技术参数见下表1
ZCY60R的出厂检验技术参数

3、外观要求
3.1 转动件的覆盖板上涂红漆；链轨节、履带板、铲斗内壁涂黑漆。油漆表面不得有气孔、流挂、裂缝、漏涂等缺陷
3.2 产品的技术参数应符合表1的规定值。
3.3 工作机构动作应灵活。
3.4 各操作手柄、按钮及制动机构应灵活、可靠。
3.5 各密封处不得有渗漏现象。
4、试验方法
4.1 整机外观质量用目测检验。
4.1.1 整机出厂时逐台进行4 小时的空载试验和4 小时的铲装负载试验。
4.2 空载试验内容
4.2.1 机器在平整的混凝土地面上往返行驶和转向，运行平稳、操作灵活，各部件不得有异常响声。
4.2.2 铲斗升降、装载、侧卸灵活自如，无异常响声。
4.3 负载试验内容
4.3.1 负载试验在混凝土路面上物料堆高不小于1.0 米。
4.3.2 检查机器装载时各部件运行情况，若出现故障前面试验作废，在故障排除后重新开始试整机外观
质量用目测检验。
4.3.3 试验最低连续时间不得少于4 小时。试验时系统油温不得大于65°C，不得有油向外泄漏。
验。负载试验最低连续时间不得少于4 小时。试验时系统油温不得大于65°C，不得有油向外泄漏。电
动机外壳温升不得超过规定值。
4.4 密封性能试验
4.4.1 整机在额定压力1.25 倍时，所有承压件不出现异常，目测各密封处有无漏油。
4.4.2 装岩机铲斗装满后升到最高处，测量铲斗下沿离地高度，并立即关掉油泵电机，每隔3 分钟测量一
次铲斗离地高度变化，持续15 分钟，用米尺和秒表测量并做记录。
5 检验规则及合格判定
5.1 每台产品都必须进行出厂检验，检验步骤按“4试验方法”的步骤进行，出厂检验项目有一项不合格，即判定该台产品不合格，出厂检验项目全部合格后方可出厂。返工、返修的产品，不管其它项目检测结果如何，一律按“4试验方法”的步骤重新进行出厂检验。
5.2 质检部可在有条件的情况下，每隔一年对产品按企业标准Q/320281AGH03-2010《煤矿用侧卸装岩机》、中规定的型式试验内容进行一次检验，确保产品质量。
6检验记录
每台产品应有《成品检验记录单》，《成品检验记录单》应载明产品编号、生产日期，记录测试数值、并由成品检验员做出合格判定。
7、标志、包装、运输、说明书、储存
7.1 标志
7.1.1 装岩机应在规定位置固定产品标牌。
7.1.2 产品标牌内容包括：
（a）产品名称、型号；
（b）主要技术参数及外形尺寸
（c）出厂编号及制造日期
（d）制造厂名称
（e）安标证号及发证日期
7.1.3 在产品的两侧和后部醒目处应有制造厂名称和产品型号标记。
7.1.4 防爆电机外壳上应有相应的防爆标志及
